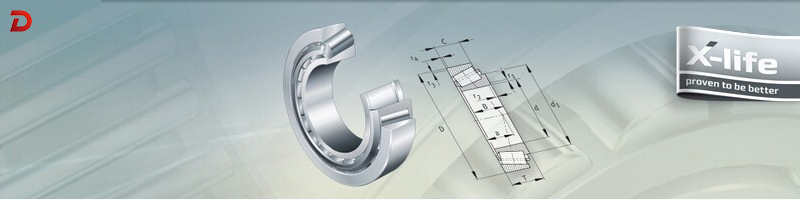

圆锥滚子轴承

      圆锥滚子轴承是分离型轴承中的一种类型,轴承的外圈、内圈滚道形状都是锥形的。根据所装滚子的列数可以将圆锥滚子轴承分为以下几种类型:单列圆锥滚子轴承、双列圆锥滚子轴承还有四列圆锥滚子轴承等。用户在安装单列圆锥滚子轴承时,需要调整一下轴承游隙;可是双列圆锥滚子轴承、四列圆锥滚子轴承就有些不同,这两种轴承在出厂时,已经依据用户要求将轴承游隙调整好了,所以不需要用户再进行调整游隙的操作。

      单列圆锥滚子轴承可以承受径向负荷和单一方向轴向负荷。当单列圆锥滚子轴承承载径向负荷时,就会形成轴向的一个分力,在这个时候就需要用另外一个能够承受反方向轴向力的轴承来实现平衡。接触角这个因素会影响单列圆锥滚子轴承承受轴向负荷的能力,即外圈滚道角度,角度越大,轴向负荷能力也就会越大。圆锥滚子轴承中用量zui多的是单列圆锥滚子轴承。小尺寸的双列圆锥滚子轴承就应用在了轿车的前轮轮毂中。在大型热轧机、冷轧机等重型机器中,使用的则是四列圆锥滚子轴承。

      圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。外圈的滚道角度决定了轴承承载能力的大小,承载能力随着外圈滚道角度的增大而增大。

      苏州钜隆晟业传动设备有限公司主要经营NSK圆锥滚子轴承,SKF圆锥滚子轴承,FAG圆锥滚子轴承等产品,产品原装进口、质量保证、价格合理,欢迎广大新老客户前来购买!

      单列圆锥滚子轴承有一个外圈,其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。外圈可以和内圈组件分离,按照ISO圆锥滚子轴承外形尺寸标准的规定,任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。即同型号的外圈除外部尺寸、公差需符合ISO492(GB307)规定外,内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。

      通常,单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之间,能够同时承受轴向载荷和径向载荷的联合作用。锥角愈大,承受轴向载荷的能力也愈大。大圆锥角的轴承,后置代号加B,锥角在25°~29°之间,它可承受较大的轴向载荷。另外,单列圆锥滚子轴承可以在安装过程中调整游隙的大小。


后缀定义
A:内部结构变更
B:增大的接触角
X:外形尺寸采用国际标准
CD:双外圈,带油孔或油槽。
TD:带锥孔的双内圈。
