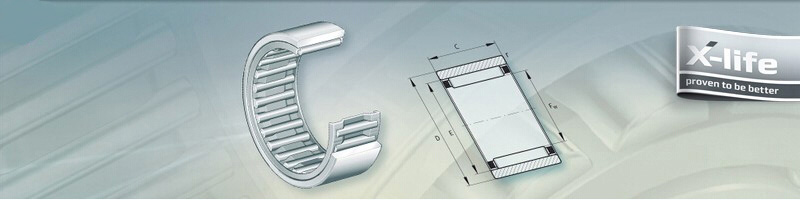

保持架组件以及向心滚针(滚针轴承)是一种独立的滚动元件,滚针轴承保持架的两个引导面间距宽广,既可以保持滚针的正确位置,又可精确的引导滚针。滚针轴承一般使用在轴和座孔可作为滚道的场合,只要将轴还有轴承座孔滚道加工至规定的尺寸精度和几何精度就可以。
滚针轴承的主要结构形式如下:
轴承代号 | 结构特点 |
K/KS | 单列/单列剖分式 |
KK/KKS | 双列/双列剖分式 |
KZK | 连杆曲柄销用 |
KBK | 连杆活塞销用 |
KNL | 长圆柱滚子和保持组件 |
DF向心滚针和保持架组件具有单列K型与双列K......ZW型,当有整体保持架无法安装的情况时,我们可以使用特殊的部分型滚针和保持架组件,其轴承型号的后置加“D”如下:K......D,K......ZWD。
滚针轴承的前置代号如下:
KBK | 活塞销用滚针和保持架组件 |
KZK | 曲柄销用滚针和保持架组件 |
WJ | 英制滚针和保持架组件 |
滚针轴承后缀含义
DS 分割滚针和保持架组件
/ SORT .., 滚针和保持架组件滚针公差等级,后面的数字的实际限制,以微米为单位,例如/ SORT-2-4
TN 注塑成型保持架的玻璃纤维增强的聚酰胺66
VG052 聚醚砜(PES)的单一分割笼
ZW 双列滚针和保持架组件(双列笼)
C2 轴承内部游隙小于正常
C3 径向内部游隙大于普通
C4 径向内部游隙大于C3
CN 轴承内部间隙正常,只有一起使用附加的字母(H,L,M,P),确定了减少或流离失所的游隙范围内
H.。 滚针轴承无内圈内径(下辊)的耐受性,以μm为单位的公差极限,如H 27 20其次,减少
IS 滚针轴承与一个或多个在内圈润滑孔,这个数字以下表示的孔数
ISR .. 滚针轴承带环形槽和一个或多个在内圈润滑孔,这个数字以下表示的孔数
P5 5种规格的尺寸和运行精度为ISO公差等级(优于P6)
P6 ISO公差等级6种规格的尺寸和运行精度比正常
RS 联系的丙烯腈 - 丁二烯橡胶(NRB)的密封带或不带在轴承的一侧上的片材钢筋
2RS RS上的接触密封件的两侧的轴承
TN 注塑成型保持架的玻璃纤维增强的聚酰胺66,滚动体中心
EGS 非定向地滚道的内圈与
IS.. 滚针轴承与一个或多个在内圈润滑孔,这个数字以下表示的孔数
ISR .. 滚针轴承带环形槽和一个或多个在内圈润滑孔,这个数字以下表示的孔数
VGS 预磨滚道与内圈和加工余量
C2 轴承内部游隙小于正常
C3 轴承内部游隙大于普通
C4 轴承内部游隙大于C3
TN 注塑成型保持架的玻璃纤维增强的聚酰胺66
BF 平头滚针
G2 按照ISO 3096:1996二级滚针
M. / M.。 针辊的直径公差,如M2/M4表示-2〜-4微米的直径公差
N / M。 滚针直径公差,例如,N/M2表示0〜-2微米直径公差
AS1 在外圈的一个润滑孔
H 滚针轴承无内圈内径(下辊)的耐受性,以μm为单位的公差极限,如H 27 20其次,减少
RS 在轴承的一侧上的接触密封
.2RS 双方的冲压外圈滚针轴承接触式密封开口端
TN 注塑成型保持架的玻璃纤维增强的聚酰胺66
。2RS 联系的丙烯腈 - 丁二烯橡胶(NBR)密封带或不带两侧钢板加固
.2ZL 板层两面密封件
-2Z 两侧压片钢之盾
A 改进加冕的外圈表面(NUTR设计支承辊或NUKR的设计凸轮从动件的档案)
B KR设计凸轮从动件的螺柱上的两端的凹六边形
PPA 1NATR或与聚酰胺66的轴向滑动和密封环两侧NATV设计支撑辊。改进加冕更新运行的外圈表面。
2KR设计凸轮从动件具有相同的功能上面列出的。 规格16和19的头作为标准的螺栓中的一个插槽。 大小≥22两端上有一个凹的六边形。
PPSKA KR设计凸轮从动件16和19,尺寸,与聚酰胺66的轴向滑动和密封环两侧,改进的档案中的外圈行驶面和在其螺柱头,没有再润滑设施凹入六边形戴上。
PPXA 凸轮随动件与PPA功能除外外环行驶面,它有一个圆柱形轮廓
TN 注塑成型保持架的玻璃纤维增强的聚酰胺66
X 圆柱外圈表面(平面)的档案
XA 的圆柱(平)的外圈表面的档案(NUKR或NUKRE型.. A型凸轮从动件)
一:保持架组件
①K812:推力圆柱滚子和保持架组件,直径系列2(单列),
如型号:811 02TN
②K893:推力圆柱滚子和保持架组件,直径系列3(双列)
如型号:K893 06TN
③K894:推力圆柱滚子和保持架组件,直径系列4(双列)
如型号:K894 12TN
④WS811:直径1系列的轴圈
如型号:WS81108
⑤WS812:直径2系列的轴圈
如型号:WS81205
⑥WS893:直径3系列的轴圈
⑦WS894:直径4系列的轴圈
注:上述表示直径的系列,并不是直径的具体大小。TN则表示保持架的材料(塑料保持架)
⑧K: 表示单列或双列滚针保持架组件
如型号:K14X18X10
⑨IR: 根据DIN620规定公差的内圈代号表示
如型号:IR5x8x12
⑩LR: 表示具有增大公差的内圈
如型号:LR40X45X16.5
⑦LS: 用作轴圈或座圈的推力轴承用的轴承垫圈
如型号:LS0619
二:带内圈系列:
①NA48:尺寸系列为48系列,带内圈的滚针轴承
如型号:NA4810
②NA49: 尺寸系列为49系列,带内圈的滚针轴承
如型号:NA4910
③NA49..2RS:尺寸系列为49系列,两面唇密封,,带内圈的滚针轴承
④NKIS:重系列带内圈的滚针轴承
如型号:NKIS25
⑤PNA:带内圈的调心滚针轴承
如型号:PNA12/28
三:不带内圈系列
①NKS:重系列不带内圈的滚针轴承
如型号:NKS60
②RNA48:尺寸为48系列,不带内圈的滚针轴承
如型号:RNA4809
③RNA49: 尺寸为49系列,不带内圈的滚针轴承
如型号:RNA4909
④RNA49..RS:单面唇密封的尺寸49系列,不带内圈的滚针轴承
⑤RNA492..RS:双侧唇密封的尺寸49系列,不带内圈的滚针轴承
⑥RNA69:双列不带内圈的滚针轴承,尺寸69系列,单列系列,与双列表示的方式相同。
如型号:RNA6913
⑦RNAO:无挡边的滚针轴承,无内圈,分别有单列和双列两类滚动体产品。
如型号:RNAO5X10X8TN
⑧RPNA:无内圈的调心滚针轴承
如型号:RPNA45/62
四:组合滚针轴承系列:
①NKXR..Z:带固定盖的滚针与推力圆柱滚子组合轴承
如型号:NKXR15Z
②NRB:符合DIN5402-3/ISO3096标准,滚针
如型号:NRB1X78G2
③NX:滚针与满装推力球组合轴承,带固定端,油润滑系列
如型号:NX7 TN
④NX..Z:滚针和满装推力球组合轴承,带固定端,脂润滑系列
如型号:NX7 ZTN
SD:塑料密封圈,双唇
⑤YRT:两个推力滚针轴承和一个向心圆柱滚子轴承的组合轴承,双向,带轴向预加载装置,径向已预加载,适合法兰安装
如型号:YRT50
⑥ZARF:滚针/推力圆柱滚子组合轴承,双向,外圈适用于法兰安装,带轴向预加载装置
如型号:1560 TN
⑦ZARF..L:滚针与推力圆柱滚子组合轴承,与ZARF相同,一端带阶梯形加长轴圈
如型号:ZARF 1762 LTN
⑧ZARN:滚针与推力圆柱滚子轴承,双向,带轴向预加载装置
如型号:ZARN1545 TN
⑨ZARN..L:滚针与推力圆柱滚子轴承,与ZARN系列特性相同,但是一端带阶梯形加长轴圈
如型号:ZARN1747 LTN
五:滚针滚轮系列:
①RSTO:无轴向引导的支撑型滚针滚轮,无内圈,外圈没挡圈
如型号;RSTO5 TN
②NA222..RS:双侧唇密封带内圈的无轴向引导的支撑型滚针滚轮
③STO:无轴向引导的支撑型滚针滚轮,带内圈,外圈没挡边
如型号:STO6 TN
六:推力角接触球系列
①ZKLF..2RS:轻系列双侧唇密封的双向推力角接触球轴承,外圈适用于法兰安装,径向尺寸与ZARF相同,后缀加PE表示具有较增大的公差。后缀字母2AP:配对系列
如型号:ZKLF1255.2RS
②ZKLF..2Z:双侧间隙密封系列,适用于较高的极限转速
如型号:ZKLF1762.2Z
③ZKLN..2RS:轻系列两面唇密封系列,双向带预加载装置,径向尺寸与ZARN相同
如型号:ZKLN0624.2RS
④ZKLN..2RS PE:具有增大公差的推力角接触球轴承系列,后缀写字母2AP表示配对系列
后缀2Z表示间隙密封,用于极高极限转速
⑤ZKLDF:表示双向带预加载装置,适于法兰安装间隙密封
